Maschine CC 50 „Sonnenschutzaufleger“ zur Aufbringung eines Sonnenschutzes auf dem Bierkasten

Das Ziel dieses Projektes war es, bedruckte Zuschnitte, die als Sonnenschutz dienen, auf Bierkästen aufzuspenden und diese dann unter die Kronkorken der 4 Eckflaschen anzudrücken. Dazu werden die Zuschnitte aus einem Magazin geschuppt in eine Auflegeeinheit gespendet. Diese setzt den Sonnenschutz auf den Kasten auf und anschließend wird dieser mit einer Andrückeinheit unter die Kronkorken angedrückt.

Unsere hochflexible Anpassung an Kundenwünsche eröffnet Spielraum für besondere Maschinen.

Funktionsablauf

Zunächst werden die Kästen, welche mit einem Abstand von 200mm ankommen, über ein Beschleunigungsband in unseren Kettenvorzug eingeschleust. Zur selben Zeit werden die Zuschnitte aus dem Hauptmagazin herausgezogen. Sie werden so geschuppt auf dem Magazinband laufen. Dieses Band läuft in das Magazin der Auflegeeinheit. Hier wird mit Sensoren gewährleistet, dass immer genügend, aber auch nicht zu viele Zuschnitte vorhanden sind, um einen gewissen Staudruck zu haben. Das ist wichtig, damit diese Auflegeeinheit richtig funktionieren kann.

Aus dem Magazin wird je ein Sonnenschutz herausgezogen und auf den darunter laufenden Bierkasten aufgespendet. Anschließend läuft der Kasten unter die Eindrückstation. Dort werden je 2 Kästen gleichzeitig verarbeitet. Die Zuschnitte in beiden Kästen werden unter die jeweiligen 4 Kronkorken der Eckflaschen angedrückt. Sobald dies geschehen ist, sind die Bierkästen fertig verarbeitet und sie laufen aus der Maschine heraus.

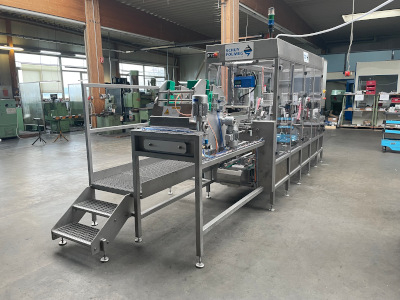

Einlaufseite der kompletten Maschine Auslaufseite der kompletten Maschine



MASCHINENDETAILS

  • Flexible Maschine zum Auflegen  und Andrücken eines  Sonnenschutzes
  • bis ca. 60 Kästen / Minute
  • mehrere Kastengrößen möglich
