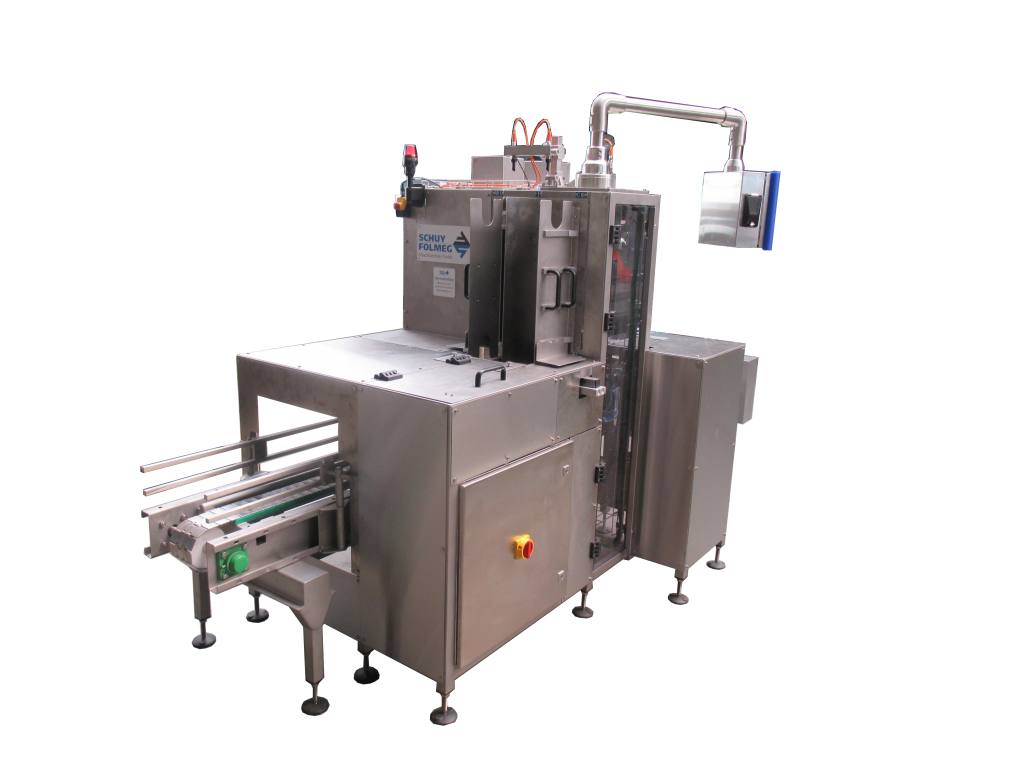

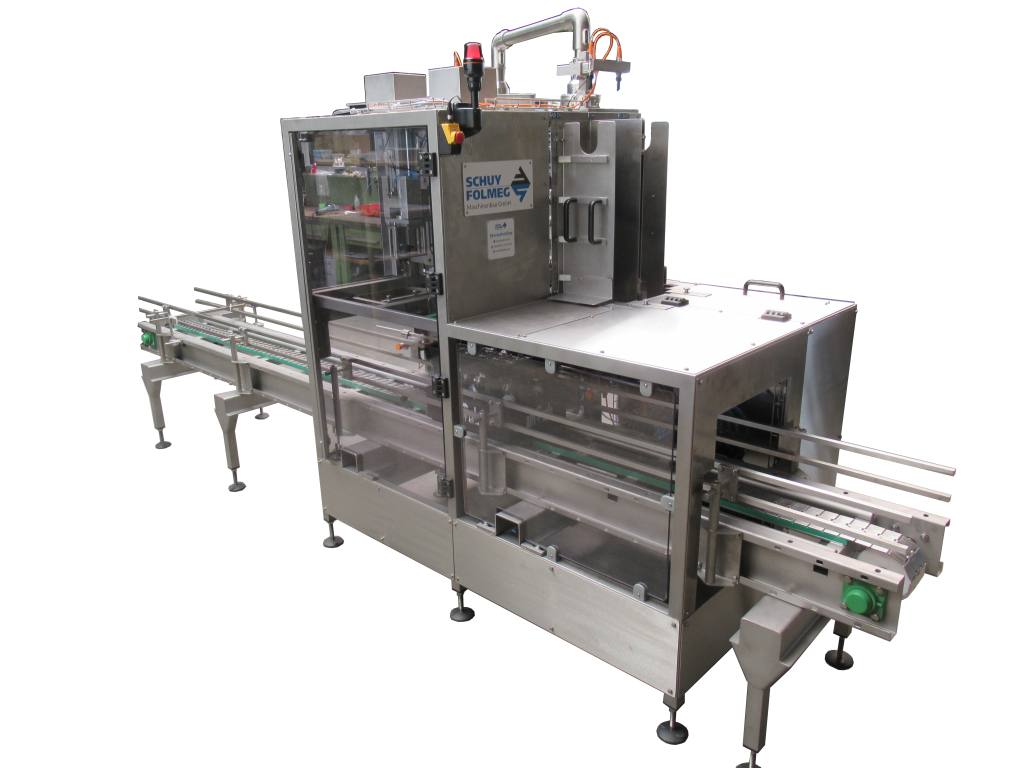

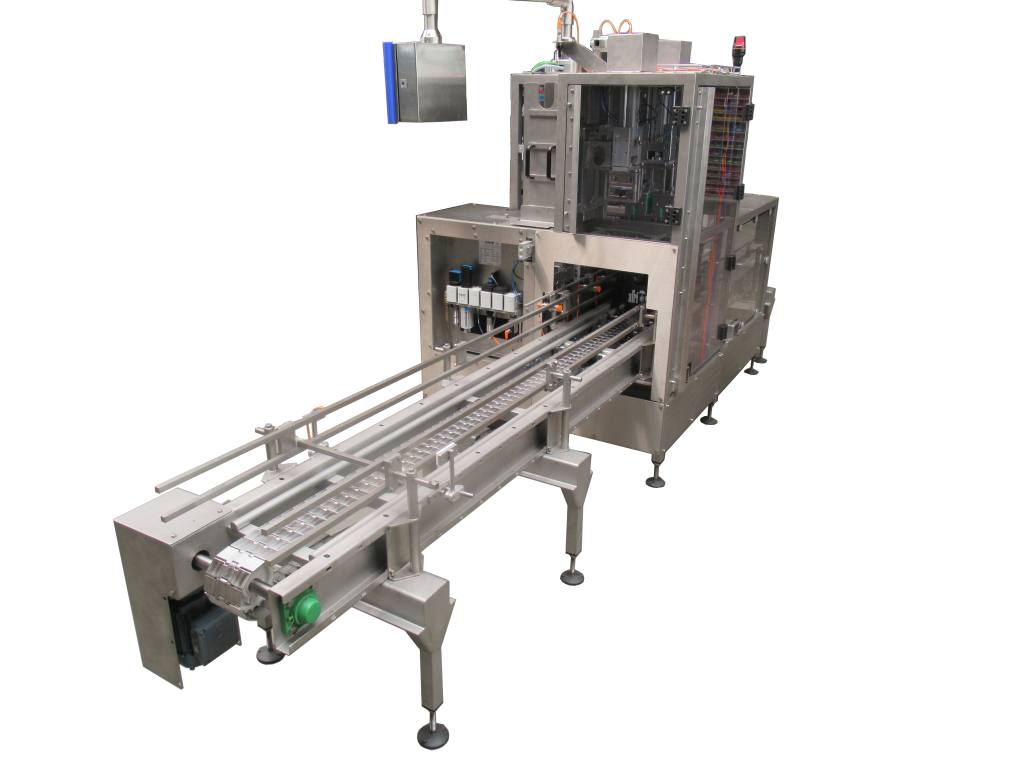

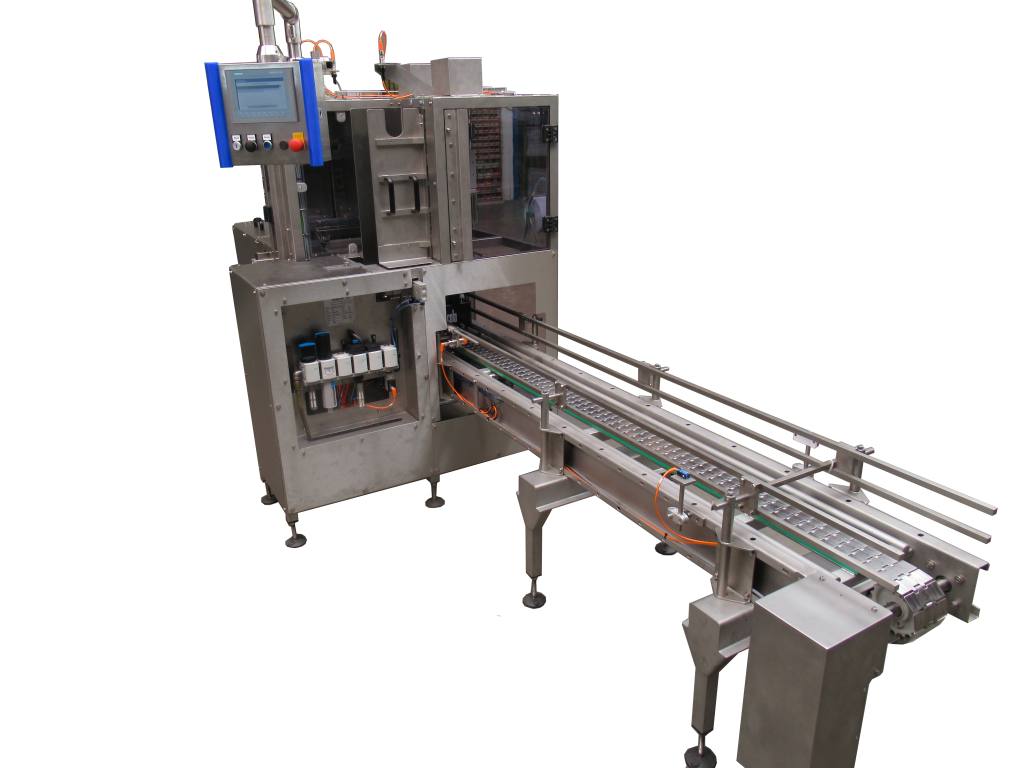

Artikelbeschreibung
Aufsetzen von Clips (Euroträger) auf die Bierflaschen im Kasten
Funktionsbeschreibung
In der Clipmaschine können Getränkekästen mit 6er Clips versehen werden. Die Kästen laufen einbahnig in die Maschine und werden beim Eintritt durch einen Stopper vereinzelt. In der Maschinenstation werden die Clips vom flachen Zuschnitt aufgerichtet und unter die Kronkorken der Flaschen gedrückt. Nun werden die fertigen Kästen aus der Maschine transportiert.
Funktionsablauf
Die befüllten Bierkästen werden vor der Einlaufstation mittels pneumatischem Stopper angehalten und vereinzelt. Dazu wird ein Gurtförderer zum Transport durch die Maschine eingesetzt.
Der Bierkasten wird unter die erste Aufdrückstation befördert und dort mittels eines weiteren Stopper gehalten. Der Bierkasten wird exakt unter die Aufsetzstation der Maschine justiert.
Die Flaschenreihen werden mit einem Klemmwerkzeug in einer stabilen Position gehalten, so dass beim Aufsetzvorgang die Flaschen exakte stehen und gehalten werden.
Die Bestückungszylinder setzen die aufgerichtet in der Station stehenden Clips (Träger), pneumatisch und passgenau auf die darunter stehenden Flaschen.
Das Aufrichten und Bereitstellen der Clips läuft parallel zum Einfahren der Kästen in die Maschine. Aus den Magazinen wird der Clip mittels Vakuumsauger aufgerichtet und in ein Werkzeug unter die Aufdrückstation transportiert.
Bestückung des 24er Bierkasten mit 4 Euroträger
Nach dem Aufdrücken von zwei Trägern wird der Kasten um die Länge einer Euroträgers nach vorne getaktet, so dass nun die nächsten beiden Träger aufgesetzt werden können.
Bestückung des 20er Bierkasten mit 3 Euroträger
Nach dem Aufdrücken von zwei Trägern wird der Kasten in eine zweite Aufdrückstation getaktet, so dass nun die dritte Träger um 90 ° gedreht aufgesetzt werden kann. Dazu wird das Magazin und die Aufdrückstation entsprechend angeordnet.
Technische Anlagendaten
- Clipmaschine für Getränkekästen
- max. 5 Kästen / Min.
- Formationsmöglichkeiten : 4 x Euroträger in der Formation 2 x 3 für 0,33 l, 3 x Euroträger in der Formation 2 x 3 für 0,5 l NRW
- Aufrichten und Applizieren
- Autom. Eintaktung der Kästen
Artikelbeschreibung
Technische Daten
| Kategorie: | Clipaufsetzautomat |
| Automatik: | Vollautomatische Anlage |
| Fabrikat: | Schuy |
| Typ: | CM05 |
| Baujahr: | neu |
| Leistung pro h von: | |
| Leistung pro h bis: | max. 5 K./h |
| Anzahl der Bahnen: | Einbahnig |
