Das Ziel dieses Projektes war es, PET-Getränkekästen zu entleeren. Die noch vollen Kästen laufen über ein Transportband in unsere Maschine ein. Dort werden sie gestoppt und es werden 4 Kästen gleichzeitig gegriffen. Anschließend werden sie um 180° gedreht und durch die Löcher im Boden durchstochen, damit alle Flaschen herausfallen. Die Flaschen werden abtransportiert und die Kästen wieder um 180° zurückgedreht und auf ein weiteres Abtransportband abgesetzt.
Funktionsablauf
Nachdem die Leergutkästen von der Kastenkontrolle überprüft wurden, fahren sie über das Einlaufband in unsere Maschine ein Die Stopperzylinder am Anfang, lassen immer vier Kisten durch und blockieren dann alle weiteren Kästen, bis ein neuer Zyklus beginnt. Das Werkzeug fährt mit Hilfe des 2D-Portales über die Leergutkästen und greift sich diese. Während das Werkzeug mit den Kästen verfährt um sich unterhalb vom Stechplattenträger zu positionieren, schwenkt die C-Achse vom Werkzeug die Leergutkästen um 180° Grad und das Leergut fällt auf das Flaschenband. Der Stechplattenträger dient um ggf. stecken gebliebene PET-Flaschen oder Müll auszutreiben.
Nachdem die Leergutkästen von der Kastenkontrolle überprüft wurden, fahren sie über das Einlaufband in unsere Maschine ein Die Stopperzylinder am Anfang, lassen immer vier Kisten durch und blockieren dann alle weiteren Kästen, bis ein neuer Zyklus beginnt. Das Werkzeug fährt mit Hilfe des 2D-Portales über die Leergutkästen und greift sich diese. Während das Werkzeug mit den Kästen verfährt um sich unterhalb vom Stechplattenträger zu positionieren, schwenkt die C-Achse vom Werkzeug die Leergutkästen um 180° Grad und das Leergut fällt auf das Flaschenband. Der Stechplattenträger dient um ggf. stecken gebliebene PET-Flaschen oder Müll auszutreiben.
Unsere hochflexible Anpassung an Kundenwünsche eröffnet Spielraum für besondere Maschinen.
 |
 |

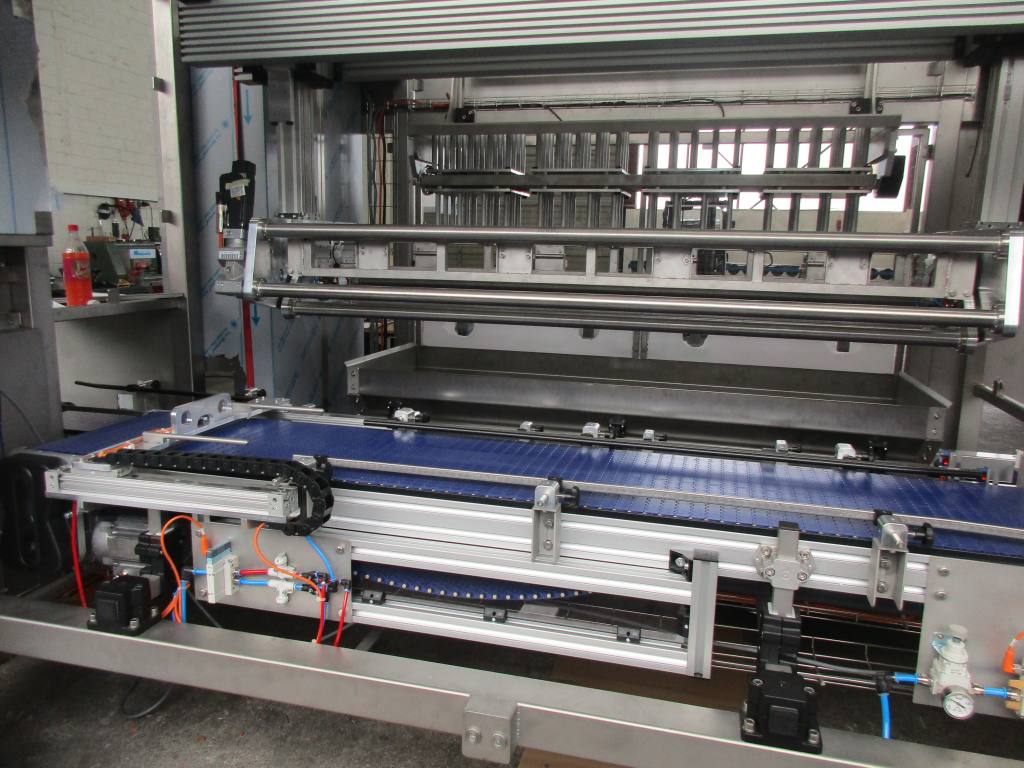

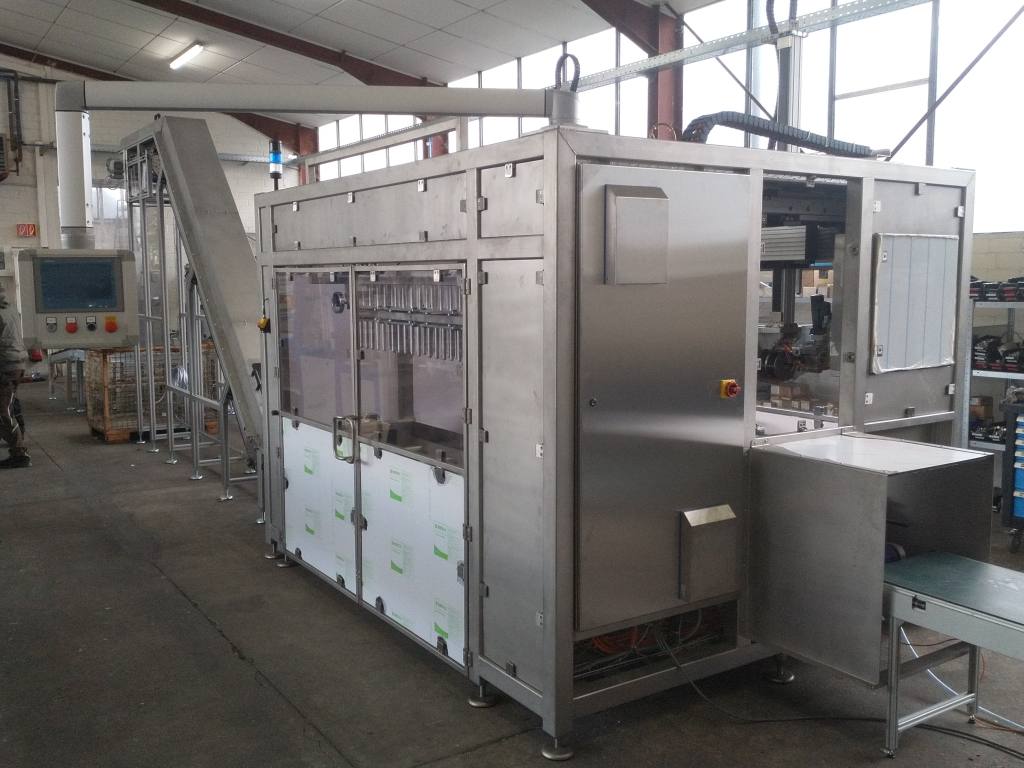

| Maschine von innen | Maschine von außen |
MASCHINENDETAILS
-
Maschine zum Entleeren von PET-Getränkekästen
-
max. 1.000 Kisten / Std.
-
Kisten: 400 x 300 mm
-
2 verschiedene Höhenformate
-
vollautomatische Ausführung
