Clipverpackungsmaschine CM 120

Flaschenzulauf: Ein- und zweibahnig Flaschentypen: 100 ml, 250 ml, 500 ml Formate: 1 x 2, 1 x 3, 2 x 2 sowie 2 x 3 Flaschenleistung: max. 23.400 Fl./h

Artikelbeschreibung

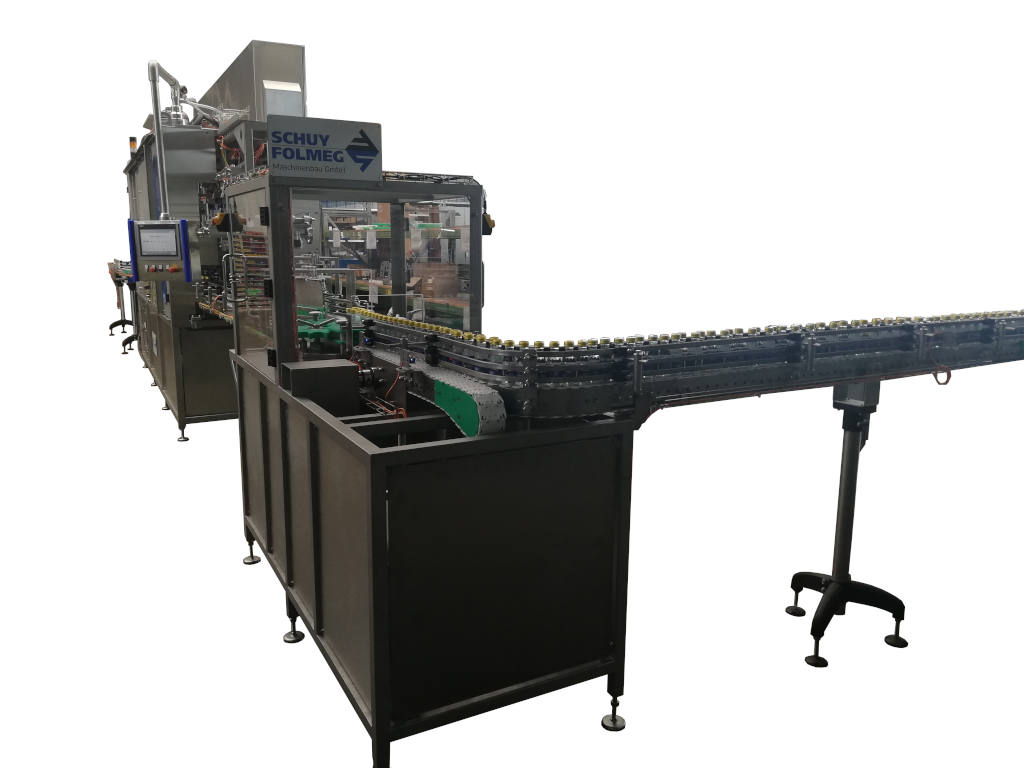

Clippackmaschine CM 120 mit Transporttechnik im Ein- und Auslauf

Funktionsbeschreibung

In der Clipmaschine können einbahnige Clipverpackungen (1 x 3 sowie 1 x 2) erzeugt werden. Dazu ist der Flaschentransport zweibahnig ausgelegt, aber nur der einbahnige Flaschenzulauf wird eingestellt. Eine Verarbeitung der Formation 2 x 2 sowie 2 x 3 ist für die 100 g Flaschen mit vorgesehen.

Die in der Clipmaschine verpackten Flaschenformate werden über ein Abtransportband aus der Maschine transportiert und auf ein kundenseitiges Transportband übergeben.

Funktionsbeschreibung

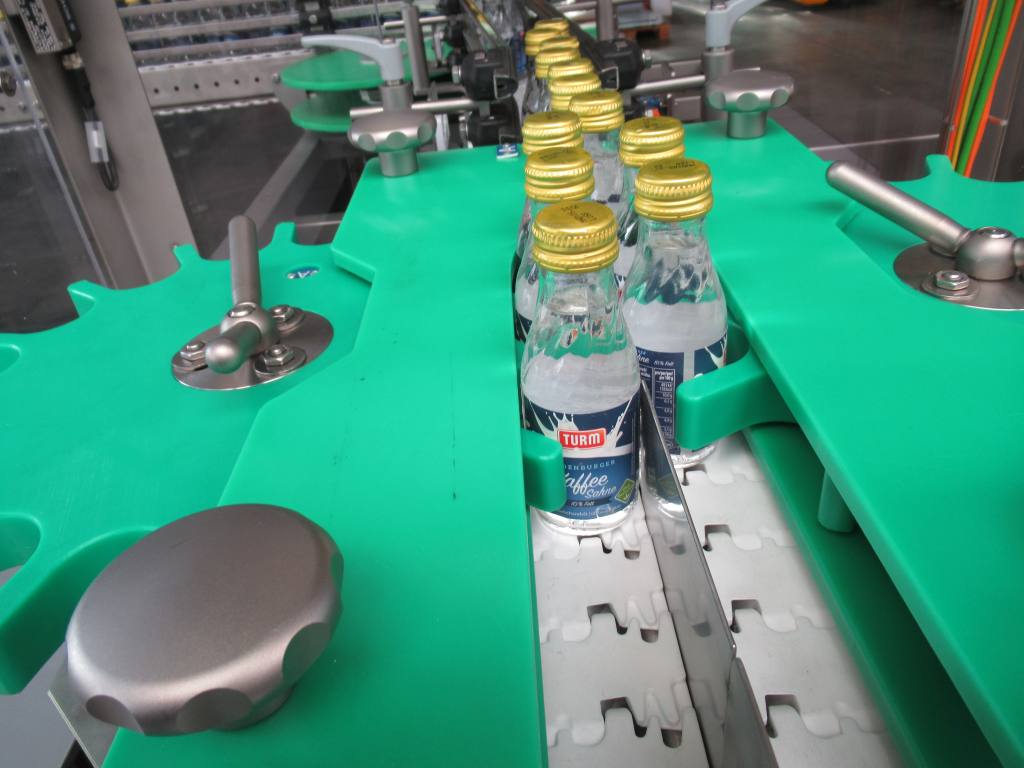

Die Flaschen werden über ein- bzw. zweibahnigen Flaschentransport zugeführt. Die Flaschen werden in die Maschine gefahren und dort mittels eines Transportbands in die Maschine befördert.

Damit wird gewährleistet, dass die Flaschen direkt aneinander stehen. Erst bevor die vorgeklebten Clips von oben aufgesetzt werden wird der Flaschentransport mit einer Schnecke (bei zweibahniger Anwendung mit zwei Schnecken) in die Andrückstation transportiert.

Die Zuschnitte werden aus einem Horizontalmagazin mit einem Rotationsabnehmer mit Saugern entnommen und auf ein Zuführband mit Nocken abgelegt. Über zwei Andruckschienen werden die Zuschnitte auf dem Nockenband angedrückt. Damit ist gewährleistet, dass die Zuschnitte in den Nocken fixiert werden, so dass das Falten um den Kern mit dem anschließenden leimen problemlos abläuft.

Die Leimung erfolgt abhängig von der Geschwindigkeit, dabei wird der Leimstart- und Endpunkt zur Maschinengeschwindigkeit angepasst.

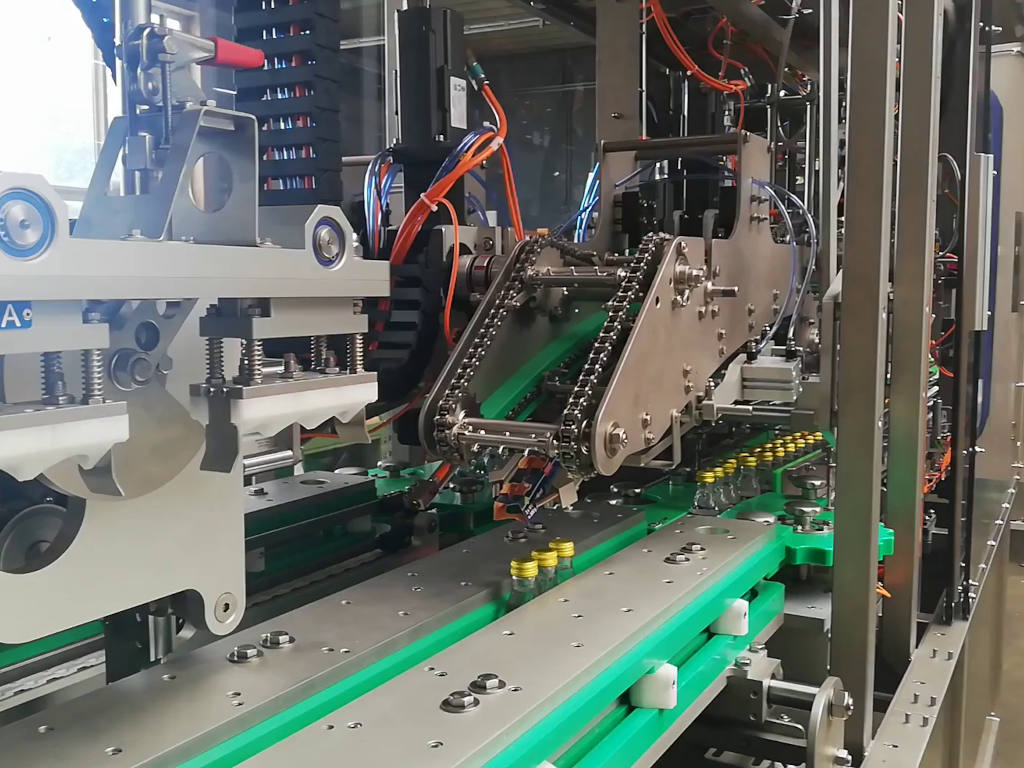

Anschließend werden die fertig geklebten Clips von dem Nockenband in einen Übergabeschacht geschoben. Gleichzeitig kommt von oben ebenfalls ein Nockenband mit zwei Nocken für einen Clip. Damit wird der Clip in einen verstellbaren Schacht langsam nach unten auf den kommenden Flaschenstrom befördert.

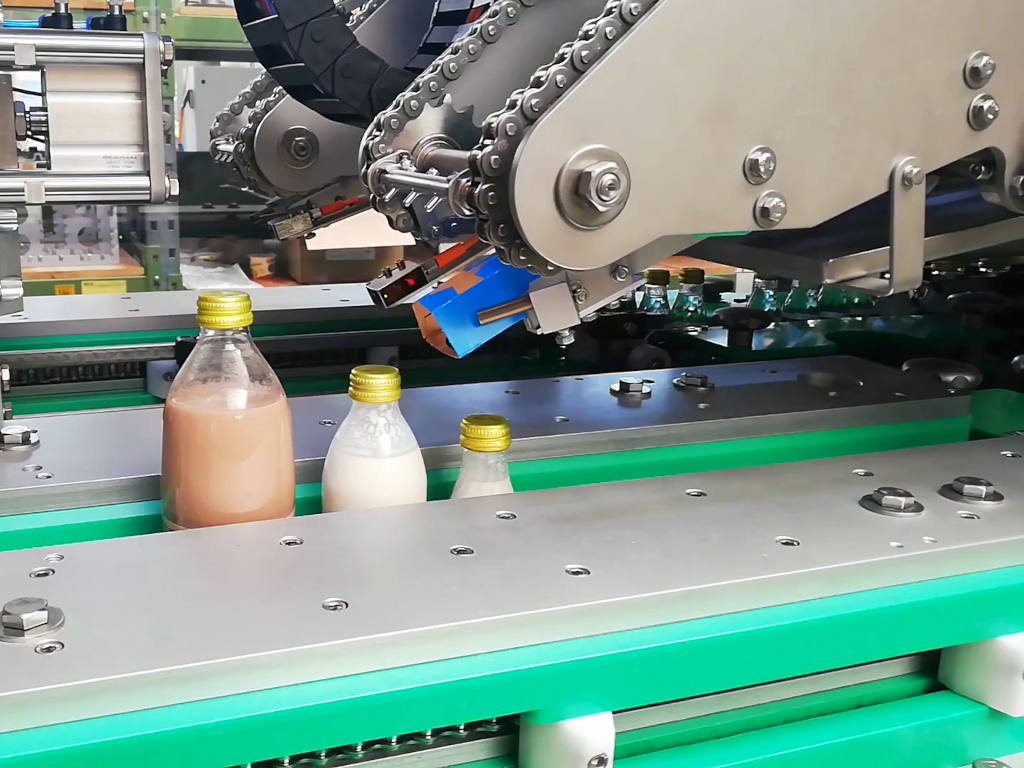

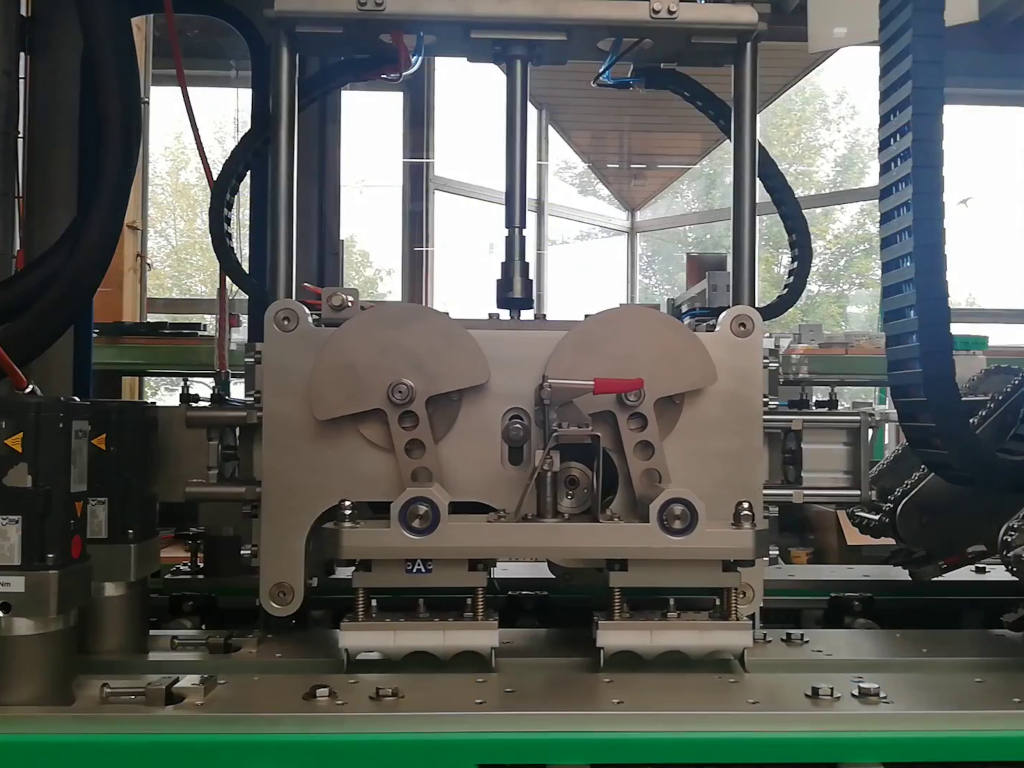

Dann wird der Clip über den Flaschenhals gelegt und mittels einer Leitschiene und einem umlaufenden Werkzeug unter Flaschenöffnungen gedrückt, so dass der Zuschnitt unterhalb des Flaschenhalses einrastet.

Abschließend werden die Packs durch ein Abzugsband aus der Maschine befördert und an die nachfolgenden Bänder übergeben.

Technische Anlagendaten

• Flaschenzulauf : ein- bzw. zweibahnig einstellbar
• Flaschentypen : 100 ml , 250 ml, 500 ml
• Leistung der Maschine : max. 130 Packungen/min (1 x 3)
• Flaschenleistung : max. 23.400 Fl./h
• Umstellzeiten : 30 Minuten der Packungseinheit
• Zuschnittmagazin : max. 1.500
