Das Ziel dieses Projektes war es Getränkekästen mit Clips (4er oder 6er Clip) zu versehen. Die Kästen laufen einbahnig in die Maschine und werden beim Eintritt durch einen Stopper vereinzelt. An den 3 Maschinenstationen werden die Clips vom flachen Zuschnitt aufgerichtet und unter die Kronkorken der Flaschen gedrückt. Nun werden die fertigen Kästen aus der Maschine transportiert.
Unsere hochflexible Anpassung an Kundenwünsche eröffnet Spiel-raum für besondere Maschinen.
Funktionsablauf
Die Kästen kommen über ein Transportband an der Maschine an. Hier werden sie mit Hilfe eines Stoppers angehalten und vereinzelt. Nach der Vereinzelung werden die Kästen in eine Mitnehmerkette befördert und von hier an positionsgetreu unter den Maschinenstationen angehalten. Die drei Maschinenstationen sind identisch aufgebaut. An jeder Station werden 2 Clips für das Aufsetzen in den Getränkekasten vorbereitet. An jeder der drei Stationen gibt es ein Doppelmagazin, dass mit den Clips manuell befüllt werden muss.

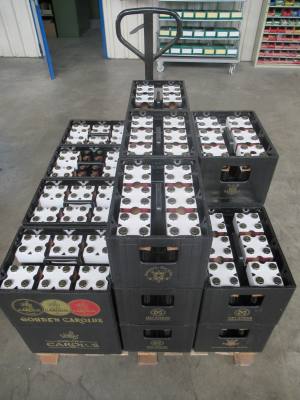

Insgesamt sind die Magazine für eine Laufzeit von bis zu 20 Minuten ausgelegt. Aus diesen Magazinen werden die einzelnen Clips mit Hilfe von Vakuumsaugern entnommen und gleichzeitig aufgerichtet. Anschließend werden die Clips in einen Drehteller eingeschoben. Der Drehteller taktet um 90° weiter und nun steht auch schon ein Kasten darunter bereit. Die Clips werden nun mit einem Stempel nach unten in den Kasten eingedrückt und verhaken sich unter den Kronkorken der Flaschen. Nachdem ein Kasten alle drei Stationen durchlaufen hat, ist er vollständig mit sechs 4er Clips versehen worden. Die vollständigen Kästen verlassen nun mit einem normalen Transportband die Maschine.
 |
 |

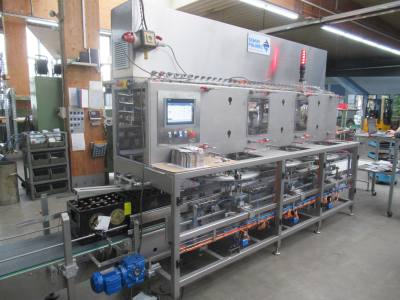

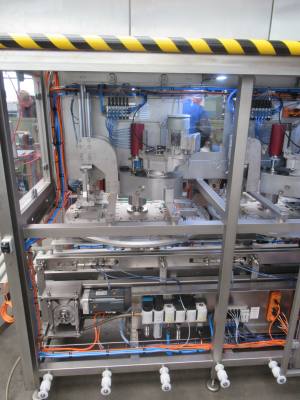

| Ansicht der 3. Station von der Rückseite | Vorderansicht der Gesamtmaschine mit Kasteneinlauf |
MASCHINENDETAILS
- Clipmaschine für Getränkekästen
- max. 20 Kästen / Min.
- 4er oder 6er Clips
- Aufrichten und Applizieren
- Clipmagazine für bis zu 20 Minuten Laufzeit
- Autom. Eintaktung der Kästen
