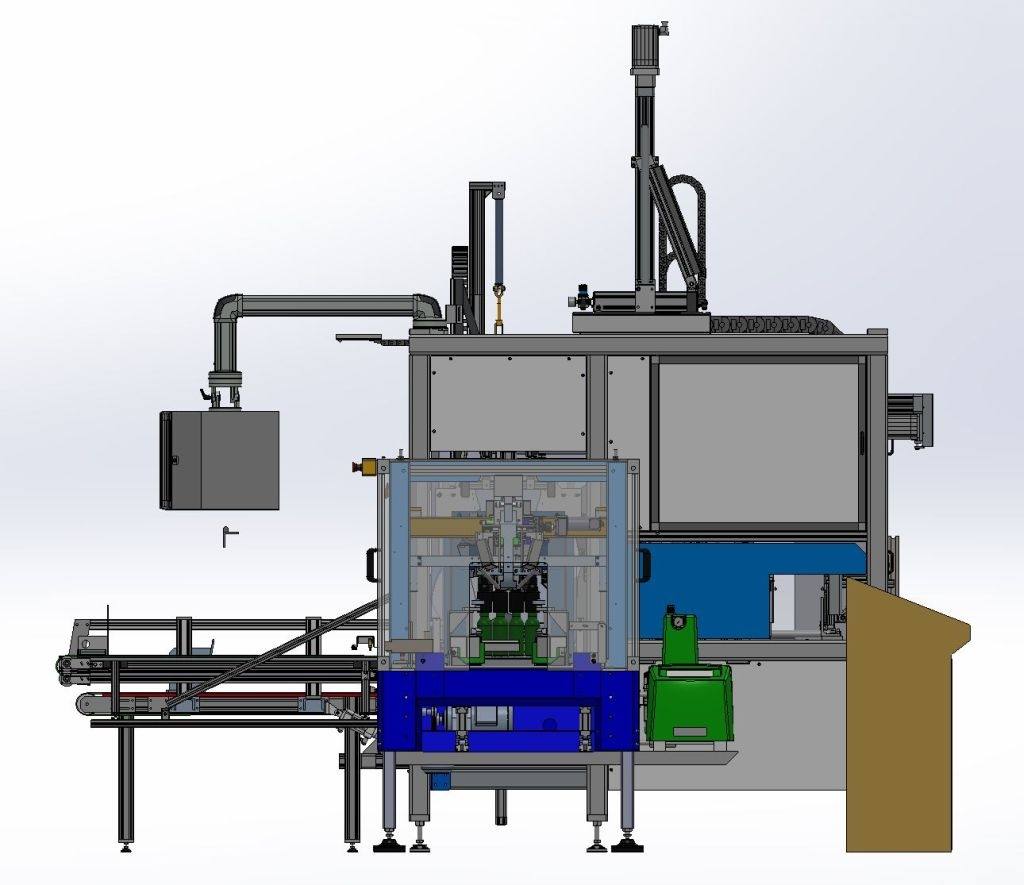

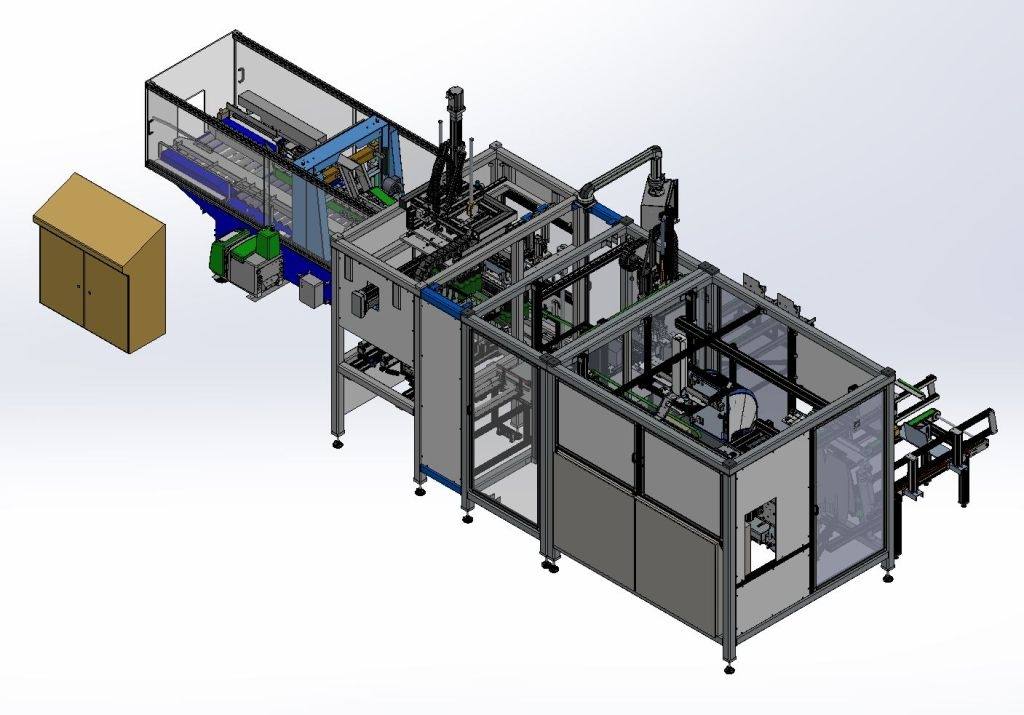

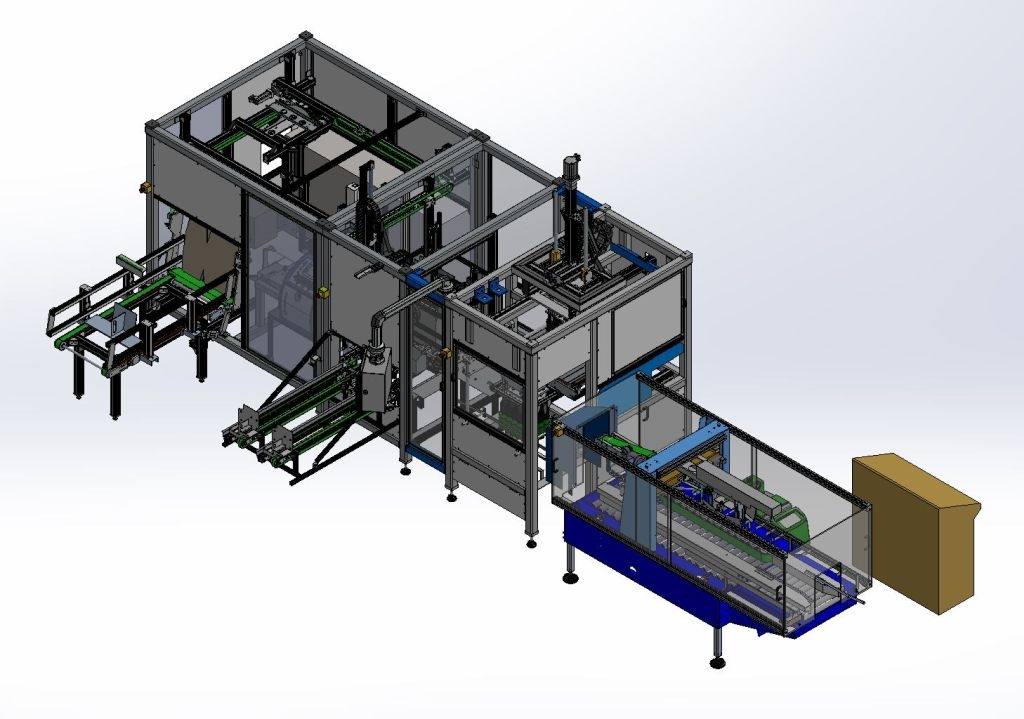

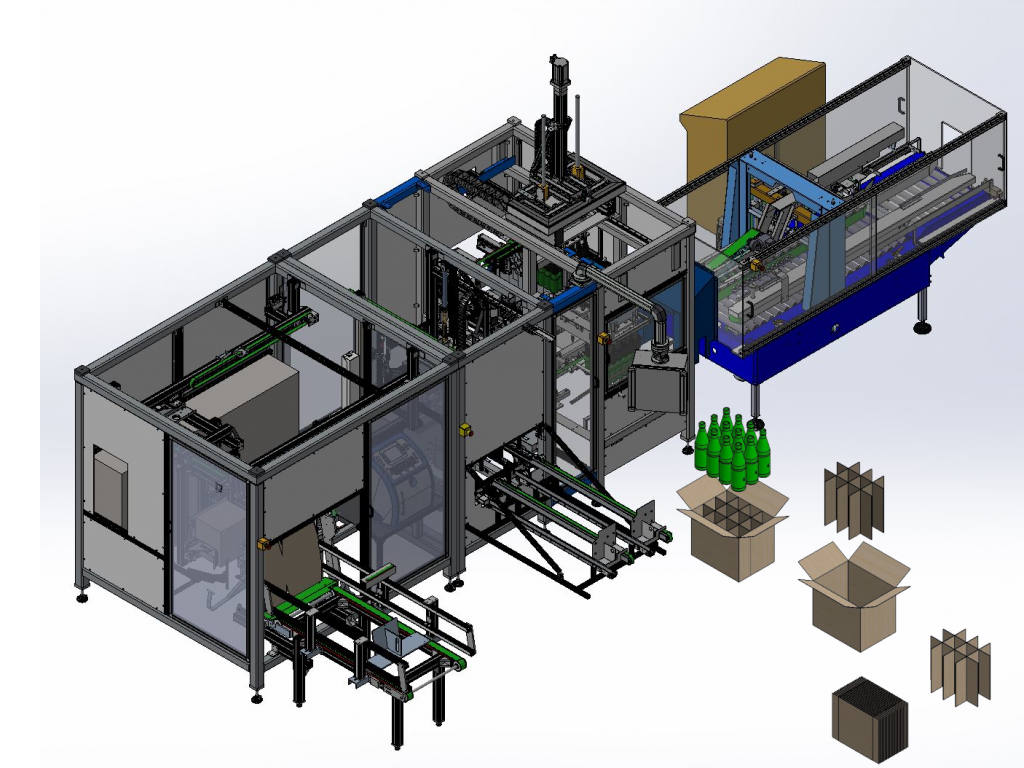

Kombipacker 4 in 1

Verpackungsanlage für Baskets und Kartons Kartonaufrichter Basketaufrichter und Einsetzer in den Karton Packer für die losen Flachen Kartonverschließer

Artikelbeschreibung

Verpackungsanlage für Baskets und Kartons

• Kartonaufrichter
• Basketaufrichter und Einsetzer in den Karton
• Packer für die losen Flachen
• Kartonverschließer

Leistungsmerkmale der Verpackungsanlage

• Folgende Flaschentypen können verarbeitet werden
• z.B. 0,7 l Schlegelflasche, 1 l Flasche, 0,33 l Flaschen

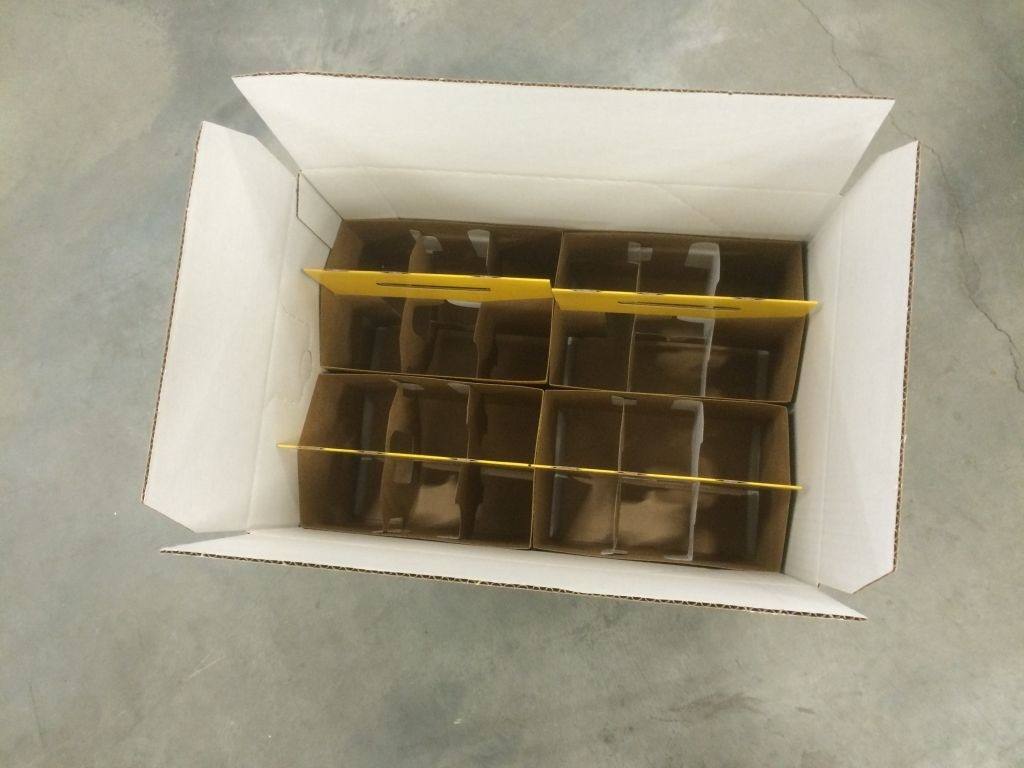

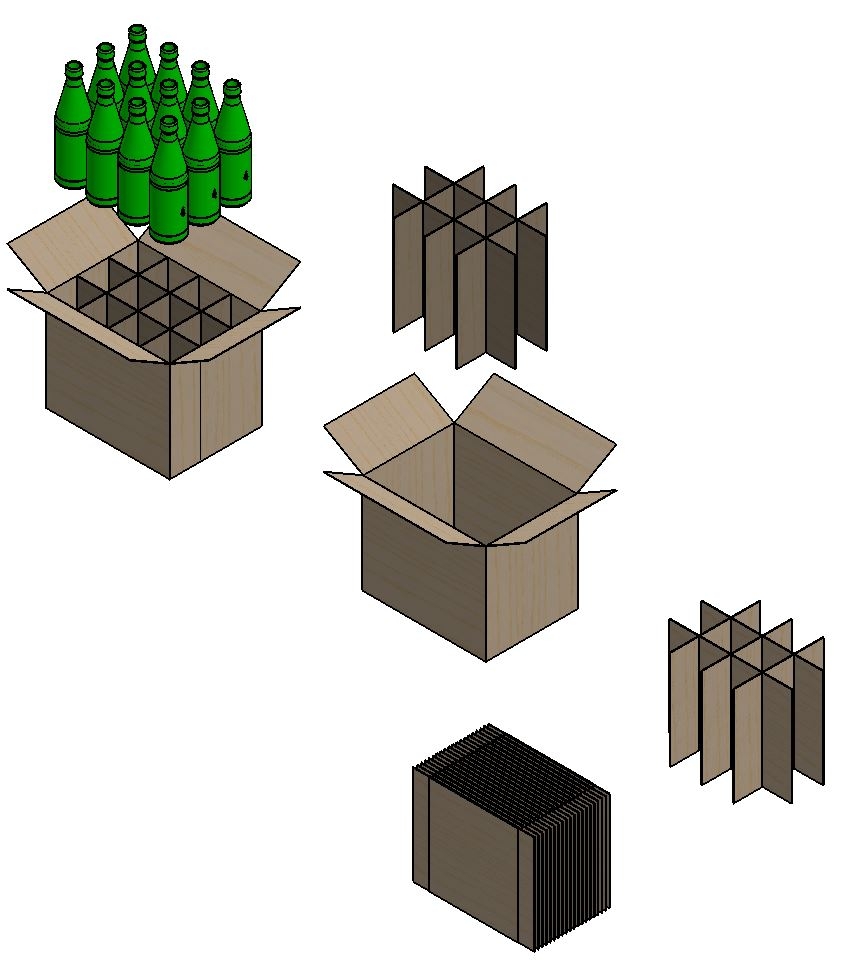

  • Gefache werden aufgerichtet und in den Karton gestellt
  • Flaschen in den Karton einsetzen. Unterschiedliche Formate möglich z.B.
• 3 x 4 sowie 4 x 6
  • Kartons mit und ohne Gefache
  • Karton verschleißen

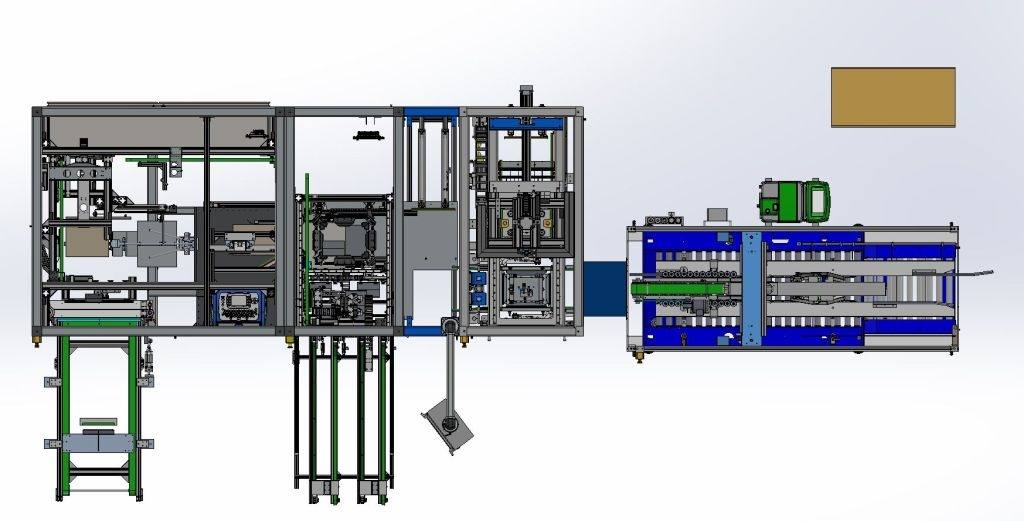

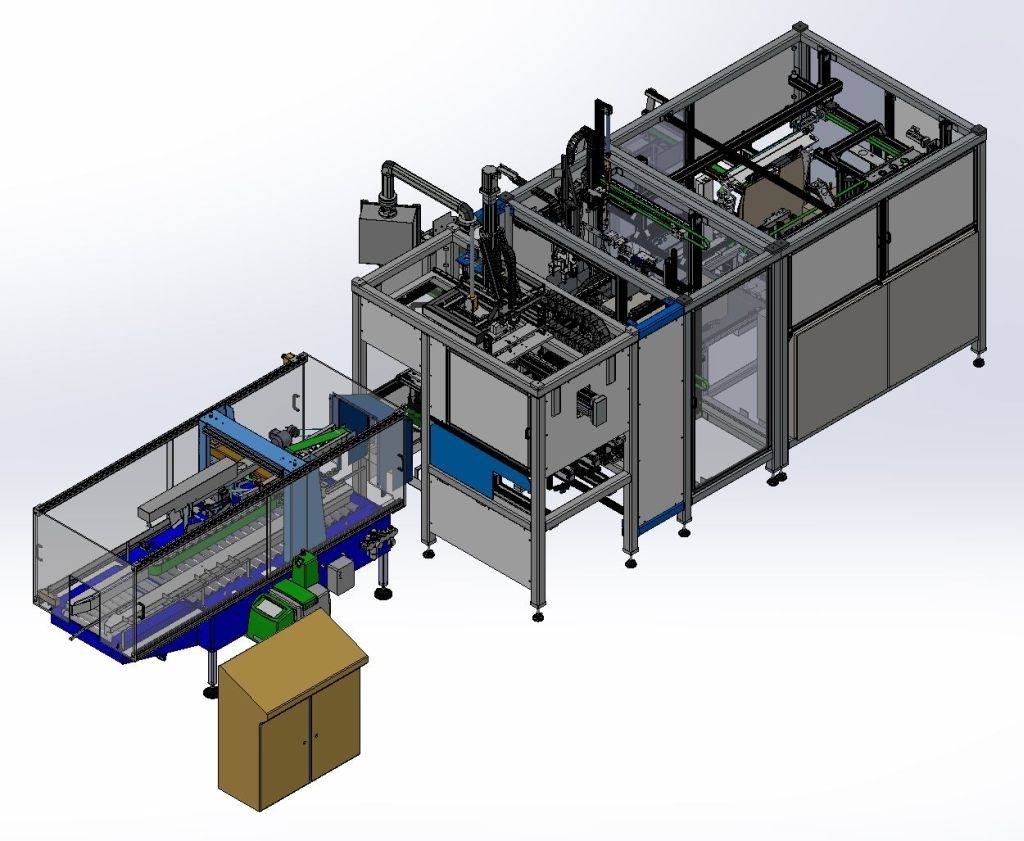

Übersicht der einzelnen Stationen

• Kartons werden aufgerichtet und der Boden mit Heißleim verschlossen
• Übergabe über eine pneumatische Linearachse an den Setzpacker

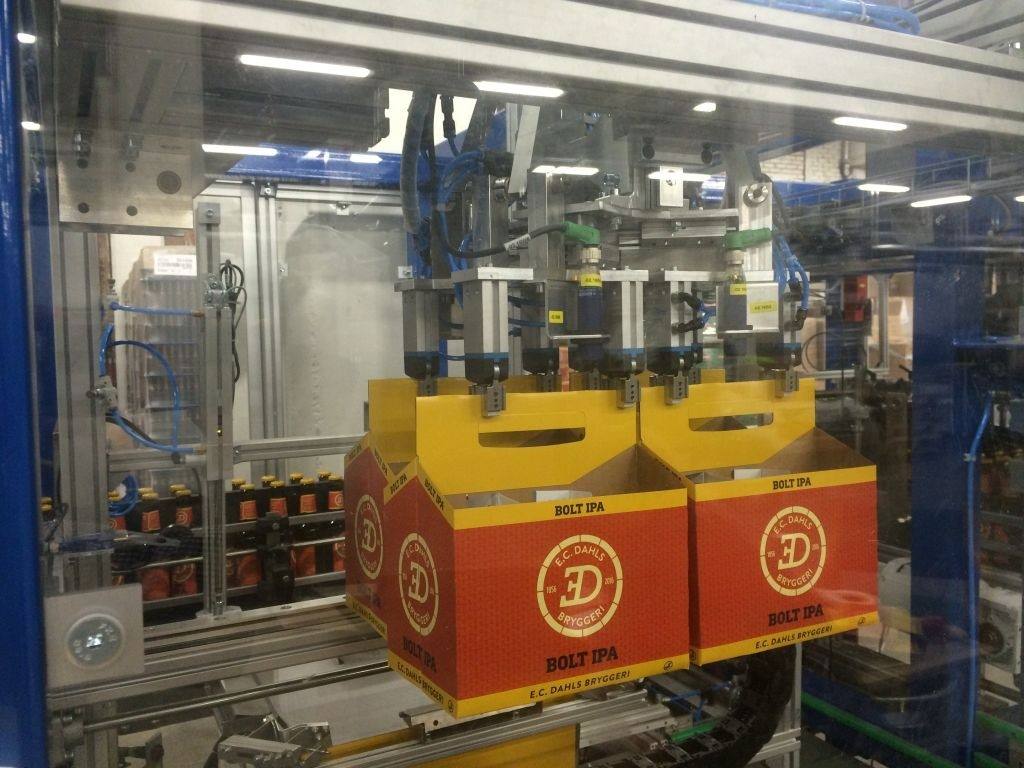

• im Zwischenschritt können Baskets eingesetzt werden

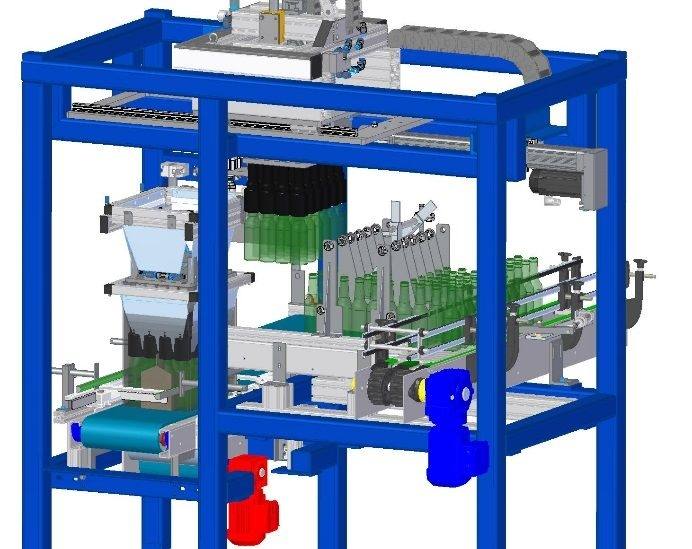

• Flaschen werden über einen Flaschentisch den Gassen zugeführt und durch eine Lineareinheit (Portalachse) mit Vakuumkopf abgeholt

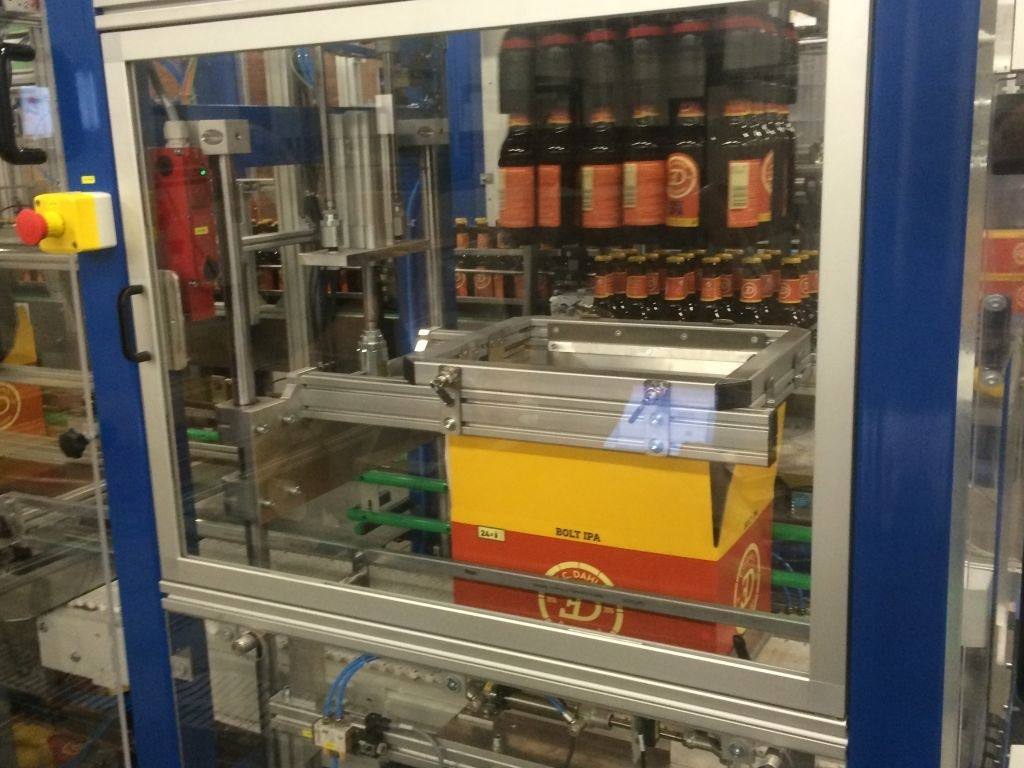

• Lineareinheit setzt die Flaschen in die Kartons
• Kartontransport mit Seitenantriebskassetten

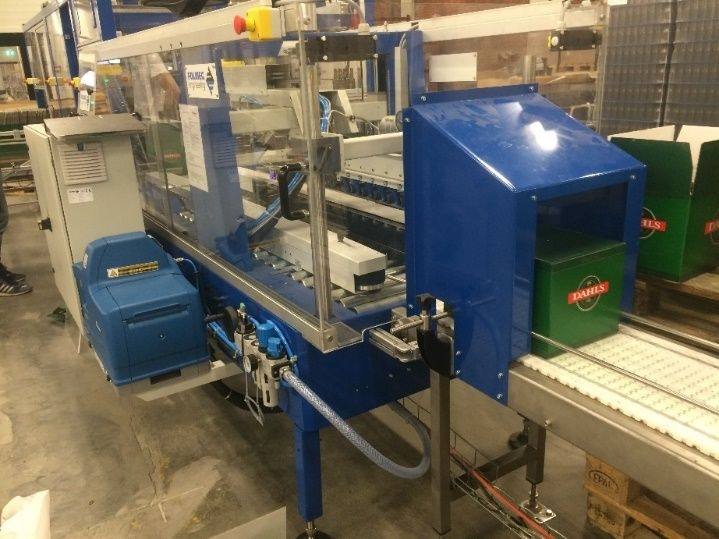

• Mitlaufendes Andrückband zum Verschließen der geleimten Kartonverschlussklappen

Steuerung

• Steuerung Siemens
• Antriebstechnik Schneider

Technische Daten Kartonaufrichter

Kartonabmessung (L x B x H) in mm (noch genau zu spezifiziren)

Technische Daten Basketaufrichter

Technische Daten Kartonverschließer

Service

• Integration an bestehende Abfüllanlagen
• Distributionshandling
• Installation, Aufstellung, Training und Produktionsbegleitung durch SCHUY Techniker
• Steuerungstechnischer Service über Fernwartungsmodul
• After Sales Service
• Materialstandard nach Kundenwunsch

Technische Daten
