Clipverpackungslinie für das Aufsetzen von Clips auf Flaschen

Die TURM-Sahne GmbH ist eines der führenden Unternehmen in Herstellung und Vertrieb von sterilisierten Produkten in Glasflaschen, dazu zählen vor allem Kaffeesahne, Kaffeemilch, Kondensmilch und Milchmischerzeugnisse. Zum Sortiment gehören aber auch viele weitere Verpackungslösungen und Produkte wie Kaffeeweißer-Pulver und Sprühsahne – eben ein rundum abgestimmtes Angebot.

Quelle: https://www.turm-sahne.de/turm-sahne/

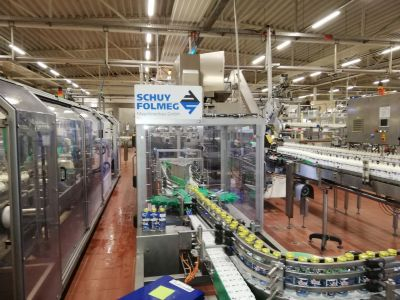

Clipverpackungsmaschine CM 120 mit Transporttechnik im Ein- und Auslauf

Die Schuy + Folmeg Maschinenbau GmbH entwickelt für Ihre Kunden maßgeschneiderte Abfüll- und Verpa-ckungslösungen. So auch für die TURM-Sahne GmbH, die eine Clipverpackungsmaschine suchte, mit der meh-rere Flaschengrößen in verschiedenen Formationen mit Clips versehen können sollten. Es wurde eine Maschine entwickelt, die diesen Ansprüchen gerecht wird.

Auch bei der Gestaltung der Clips wurde durch das Team von Schuy + Folmeg unterstützt. Die Clips wurden von der Konstruktion entworfen und über mehrere Runden getestet. So konnte sichergestellt werden, dass die Clips sich in der Maschine gut verarbeiten lassen, stabil genug sind und auch den ästhetischen Ansprü-chen des Kunden entsprechen.

Die hier vorgestellte Clipverpackungsmaschine ist als zweibahnige Maschine ausgeführt. Das bedeutet, dass es sowohl zwei Flaschentransporte als auch zwei Falt-strecken inkl. zu bestückenden Magazinen gibt.

Funktionsablauf:

Die Flaschen werden einbahnig in die Maschine trans-portiert. Mithilfe der Verteilersterne werden sie auf zwei Bahnen verteilt und auch weiterhin zweibahnig verarbeitet, um das Format 1x3 zu produzieren. Bei dem Format 2x3 werden die zwei bahnen unter dersel-ben Faltstrecke zusammengeführt und gemeinsam verarbeitet.

Die Magazine werden per Hand mit den Zuschnitten für die Clips bestückt. Im nächsten Schritt werden sie aus dem Magazin entnommen und in die Faltstrecke einge-setzt. Hier werden die Clips geleimt und gefaltet. Die fertig verleimten Clips werden auf die Flaschen überge-ben und im letzten Schritt auf die Flaschen aufgedrückt. Um die hohe Taktleistung gewährleisten zu können, werden jeweils zwei Clips Eindrückeinheit

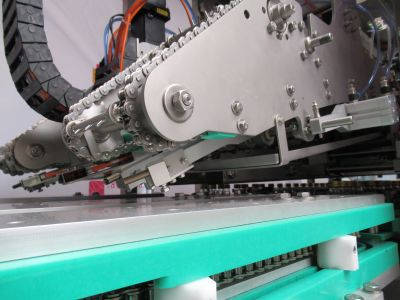

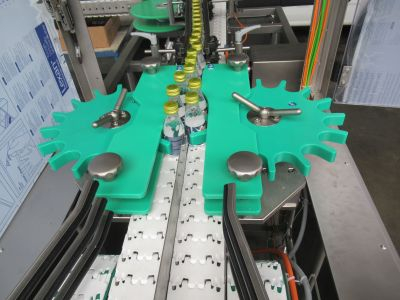

Verteilersterne	Clipübergabe

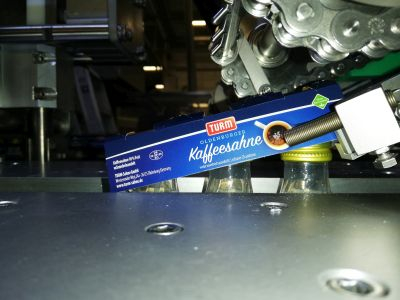

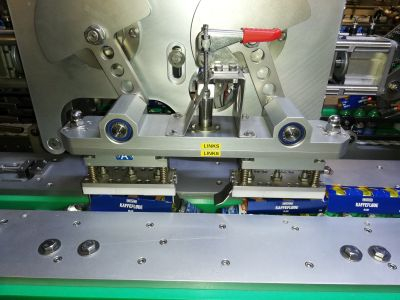

Fertig verleimter Clip wird auf die Flaschen übergeben	Eindrückeinheit

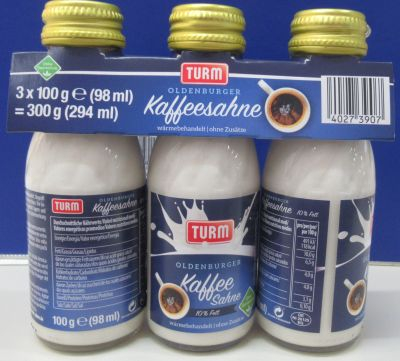

Mit diesem Projekt wurde TURM-Sahne eine flexible Clipmaschine geliefert, mit der verschiedene Flaschengrößen in verschiedenen Formaten zusammengefasst wer-den können.

Die hochflexible Anpassung an Kundenwünsche eröffnet Spiel-raum für besondere Anwendungs-möglichkeiten und macht Schuy + Folmeg zum idealen Partner für Ihr nächstes Projekt.

MASCHINENDETAILS

Clippackmaschine CM 120
